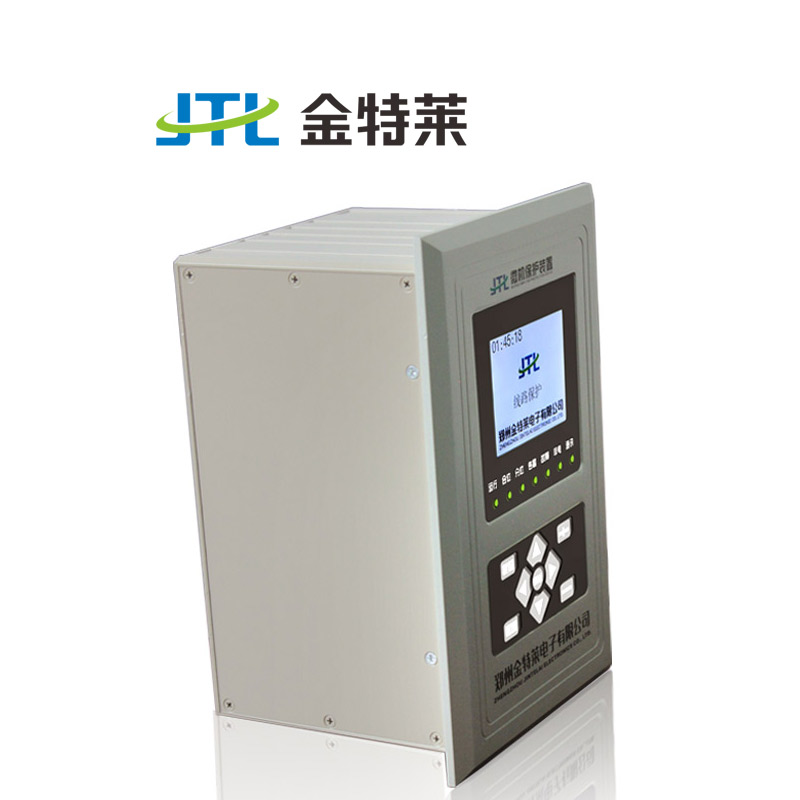

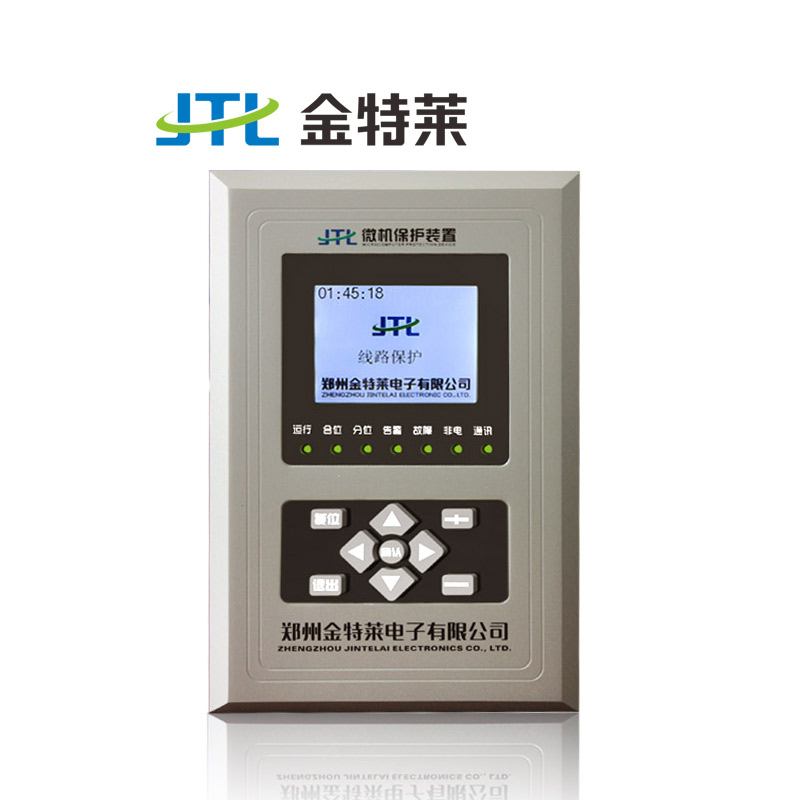

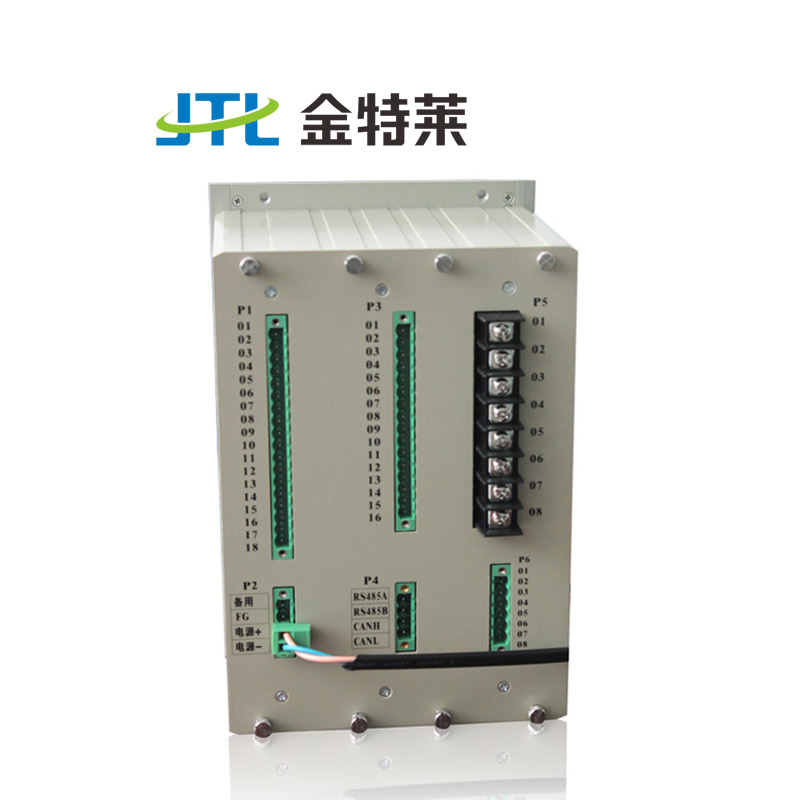

JTL-D610線路保護裝置

型號:,JTL-D520,JTL-D420

產品簡介:

我們是提供線路保護裝置的廠家,生產微機線路保護裝置,最全面的產品和最優質的服務,幫助您更好地保護電力線路。線路保護裝置用在各電壓等級間隔單元的保護測控,可有力地保障高低壓電網及廠用電系統的安全穩定運行,在變電站、發電廠、高低壓配電及廠用電系統起到的保護與控制的效果。

附加功能:

  • 名稱:線路保護裝置


    型號:JTL-D610,JTL-D520,JTL-D420



    線路保護裝置概述:

    線路保護裝置作為各電壓等級間隔單元的保護測控裝置,保障高低壓電網及廠用電系統的安全運行,在變電站、發電廠、高低壓配電及廠用電系統起到的保護與控制的效果。

    線路保護裝置保護配置及工作原理(部分):

    1、三相一次自動重合閘


    A、啟動方式

    三相一次重合閘有兩種啟動方式:保護啟動和不對應啟動(即開關偷跳啟動),在保護動作或開關偷跳后保護裝置就進入判斷重合閘的邏輯過程,如果此時無閉鎖條件,經延時后就對開關進行重合操作,重合閘必須在充電完成后才能動作。

    B、充電條件

    重合閘滿足以下條件后,開始充電,達到15秒后充電完成,置充電標志,重合閘邏輯投入。

    ①開關處于合位

    ②無閉鎖重合閘信號


    C、閉鎖重合閘條件

    下面任一條件滿足,閉鎖重合閘:

    ①過負荷動作

    ②失壓保護動作

    ③過壓保護動作

    ④彈簧未儲能開入信號

    ⑤閉鎖重合閘開入信號。


    2、PT斷線檢測


    PT斷線采用以下判據:

    ①三個線電壓均小于18V,且任一相電流大于0.5A,經過3秒判為三相斷線;

    ②任兩個線電壓差大于18V, 經過3秒判為不對稱斷線;

    判據①是用來判別對稱性三相斷線

    判據②是用來判別不對稱性PT斷線


    3、CT斷線檢測


    CT斷線采用以下判據:

    ①三相保護電流大值大于設定啟動電流;

    ②三相保護電流大值大于三相保護小值的三倍;

    判據①判據②同時滿足且CT斷線檢測控制字投入延時5秒報CT斷線事件。


    線路保護裝置使用范圍:在變電站、發電廠、高低壓配電及廠用電系統



  • 線路保護裝置技術參數:




    電源

    交直流兩用:AC/DC85-265V、AC/DC24V、AC/DC48V(訂貨時指明)

    允許偏差 ±20% ,紋波系數不大于5%


    沖擊電壓


    5KV,(1.2/50)μs

    交流電壓 100V或57.7V(訂貨指明) 振動 符合IEC60255-21-1中3.2.1、3.2.2的有關規定
    交流電流 額定5A或1A(訂貨注明) 沖擊、碰撞 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有關規定
    功率消耗 直流回路不大于8W;交流回路不大于0.5VA





    抗電磁干擾性能

    能承受頻率為1MHz及100KHz,電壓幅值共模2500V,差模1000V的衰減震蕩波脈沖干擾試驗
    精確測量范圍 相電流0.1In–20In;零序電流0.1A–6.25A;電壓5V–170V 能承受IEC1000-4-2標準Ⅲ級、試驗電壓8kV的靜電放電試驗
    測量精度 電流<0.5%;電壓<0.5% 能承受IEC1000-4-3標準Ⅲ級、干擾場強10V/m的輻射電磁場干擾試驗
    保護動作時間 在1.2倍定值下所有保護固有動作時間不大于35ms 能承受IEC1000-4-4標準Ⅳ級的快速瞬變干擾試驗
    開入回路 直流24V,5mA(裝置內部提供) 能承受GB/T 14598.18-2007 規定的嚴酷等級為Ⅲ級的浪涌抗擾度試驗
    開出接點 可持續接通DC220V,5A電流(純阻性負載)


    過載能力

    2倍額定電流:連續工作
    絕緣電阻 ≥50 MΩ 10倍額定電流:16S
    介質強度 2KV,50Hz,1min 20倍額定電流:1S


  • 線路保護裝置外觀尺寸:
